AWG是什么意思？

AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為 Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。

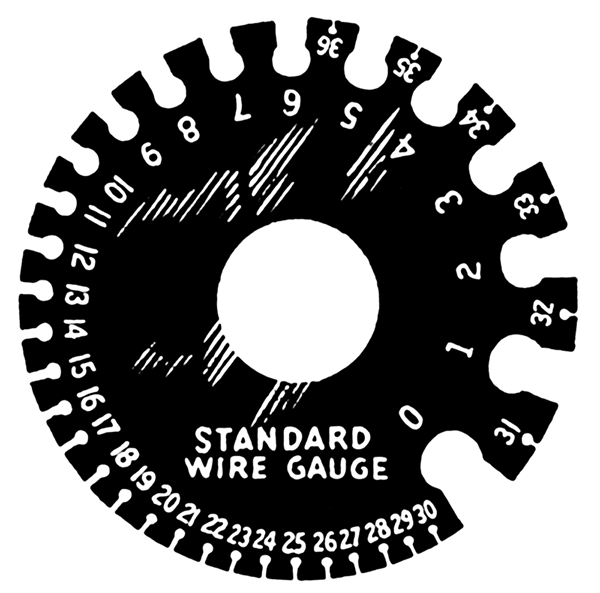

AWG概述圖

AWG前面的數值（如24AWG、26AWG）表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過孔的等級越高，導線的直徑也就越小。

粗導線具有更好的物理強度和更低的電阻，但是導線越粗，制作電纜需要的銅就越多，這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線（減小成本和安裝復雜性），而同時保證在必要電壓和頻率之下實現導線的最大容量。

橫截面積數據

一般，單線導體是根據直徑來決定線號的，而絞線是根據橫截面積來決定線號。

CANARE公司使用的導體線號如下表所示。另外，線號越大說明導體的橫截面積越小。

AWG 導體橫截面積（mm2）

AWG線徑對照表
AWG	外徑		截面積 (mm²)	電阻值 (Ohm/km)	AWG	外徑		截面積 (mm²)	電阻值 (Ohm/km)
AWG	公制mm	英制inch	截面積 (mm²)	電阻值 (Ohm/km)	AWG	公制mm	英制inch	截面積 (mm²)	電阻值 (Ohm/km)
4/0	11.68	0.46	107.22	0.17	22	0.643	0.0253	0.3247	54.3
3/0	10.40	0.4096	85.01	0.21	23	0.574	0.0226	0.2588	66.8
2/0	9.27	0.3648	67.43	0.26	24	0.511	0.0201	0.2047	89.4
1/0	8.25	0.3249	53.49	0.33	25	0.44	0.0179	0.1624	106
1	7.35	0.2893	42.41	0.42	26	0.404	0.0159	0.1281	143
2	6.54	0.2576	33.62	0.53	27	0.361	0.0142	0.1021	168
3	5.83	0.2294	26.67	0.66	28	0.32	0.0126	0.0804	227
4	5.19	0.2043	21.15	0.84	29	0.287	0.0113	0.0647	289
5	4.62	0.1819	16.77	1.06	30	0.254	0.0100	0.0507	361
6	4.11	0.1620	13.30	1.33	31	0.226	0.0089	0.0401	430
7	3.67	0.1443	10.55	1.68	32	0.203	0.0080	0.0316	583
8	3.26	0.1285	8.37	2.11	33	0.18	0.0071	0.0255	944
9	2.91	0.1144	6.63	2.67	34	0.16	0.0063	0.0201	956
10	2.59	0.1019	5.26	3.36	35	0.142	0.0056	0.0169	1,200
11	2.30	0.0907	4.17	4.24	36	0.127	0.0050	0.0127	1,530
12	2.05	0.0808	3.332	5.31	37	0.114	0.0045	0.0098	1,788
13	1.82	0.0720	2.627	6.69	38	0.102	0.0040	0.0081	2,400
14	1.63	0.0641	2.075	8.45	39	0.089	0.0035	0.0062	2,740
15	1.45	0.0571	1.646	10.6	40	0.079	0.0031	0.0049	4,080
16	1.29	0.0508	1.318	13.5	41	0.071	0.0028	0.0040	4,264
17	1.15	0.0453	1.026	16.3	42	0.064	0.0025	0.0032	6,300
18	1.02	0.0403	0.8107	21.4	43	0.056	0.0022	0.0025	6,936
19	0.912	0.0359	0.5667	26.9	44	0.051	0.0020	0.0020	9,180
20	0.813	0.0320	0.5189	33.9	45	0.046	0.0018	0.0016	10,200
21	0.724	0.0285	0.4116	42.7	46	0.041	0.0016	0.0013	16,300

Q
高柔線的導體越細越好嗎？

A
不少?gòu)S家宣稱高柔線的導體是0.06MM甚至是0.05mm（頭發絲0.07），導體越細確實會使得電線變得柔軟，但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度，電線越細則機械強度越差，很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同，選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。
Q
采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

A
這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。
